ギヤモータ

幅広いラインアップであらゆる産業を支える住友のギヤモータ

1939年の発売以来、その強度と信頼性で高い評価を得ているサイクロ®減速機、ハイポイドギヤを採用した高効率・低騒音の直交軸ギヤモータ、ハイポニック減速機®など、幅広い製品を展開しています。

「ギヤモータ」に関する詳しい情報はこちら

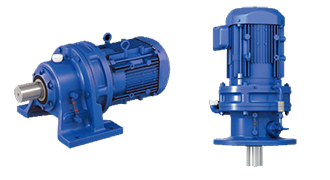

サイクロ®減速機

1939年の生産開始以来、独創的な機構がもたらす優れた性能と高い信頼性

折損しない歯形

サイクロ®減速機の歯車である「曲線板」は、一般的なインボリュートギヤと異なり、独自の滑らかな曲線(エピトロコイド平行曲線)を持っています。また内歯車にも独自の円弧歯形を採用。歯の折損がない滑らかな転がり接触によって、タフで長寿命な減速機を実現しています。
(一部の低減速比仕様はヘリカルギヤ、遊星ギヤを採用)

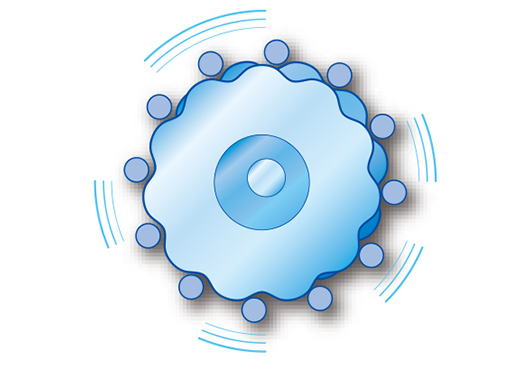

サイクロ® 減速機は滑らかな転がり接触

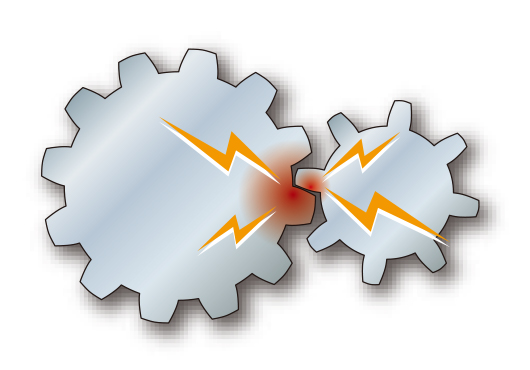

インボリュートギヤは少ない噛み合い率で滑り接触

豊富なバリエーション

容量0.1kW~132kW、減速比2.5~658503という豊富なバリエーションをラインアップ。

SF(サービスファクター)対応

一般的なギヤモータと異なり、SFを自由に選ぶことができます。
モータ容量を上げずに減速機枠番のみサイズアップすることができます。

各種応用製品

各種応用製品をご用意。
用途に合わせた最適な一台をお選びいただけます。

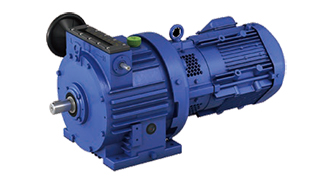

トルクリミッタ付サイクロ®減速機

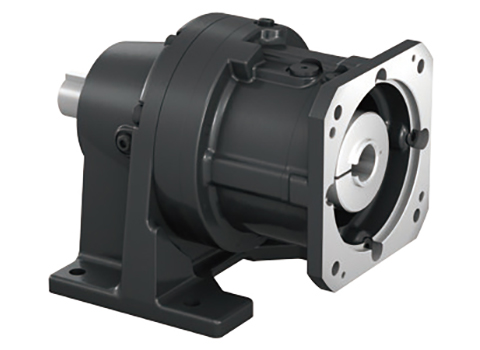

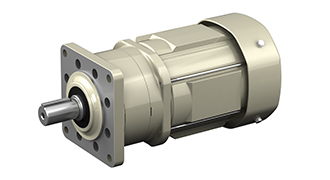

サーボモータ用サイクロ®減速機
撹拌・混合・反応槽用立形架台付サイクロ®減速機

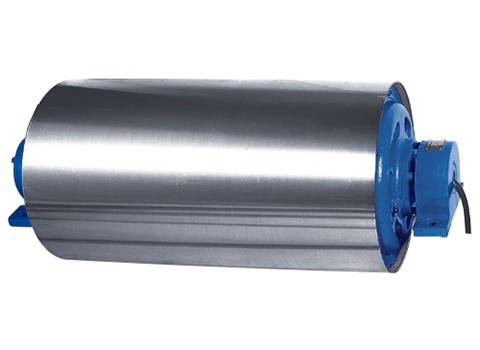

サイクロモータプーリ®
容量
0.1kW~132kW
減速比
2.5~658503
モータ種類
三相・プレミアム効率・高効率・インバータ用・屋外・安全増防爆・耐圧防爆・海外規格・入力ホロー

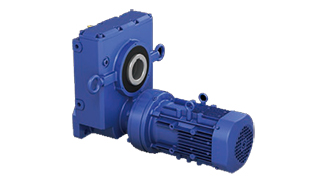

ハイポニック減速機®

15W~11kWのワイドバリエーション直交軸ギヤモータ

中空軸
中実軸 フランジ取付
中実軸 脚取付

高効率

ハイポニック減速機に採用されたハイポイドギヤは、ウォームギヤと比較して滑りが小さいため、はるかに高い効率が得られます。

タフ&長寿命

歯車にクロムモリブデン鋼を採用し、浸炭焼き入れを行っています。

低騒音

ベベルギヤより噛み合い率が大きいため、静かに滑らかに回転を伝えることができます。

軽量コンパクト

モータ軸とハイポイドピニオンを一体化し、アルミ合金製のケーシングを採用しました。
(一部機種を除く)

SF(サービスファクター)対応

SFを大きく取りたい場合、モータ容量を上げずに、減速機枠番のみ1サイズアップすることができます。
(中空軸タイプ)

ワイドバリエーション

15W~11kWをラインアップ。
0.25kW、0.55kW、1.1kW、3.0kWの中間容量も標準で用意。
最適なモータ容量が選べます。

容量
15W~11kW
減速比
5~1440
モータ種類
三相・プレミアム効率・高効率・インバータ用・単相・屋外防水・安全増防爆・海外規格・入力ホロー

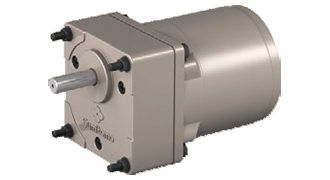

アステロ®ギヤモータ

平行軸と直交軸が選べる分離型小型ギヤモータ

選べる分離型ギヤヘッド

平行軸と直交軸(中実軸・中空軸)が選べます。
モータとギヤヘッドは使いやすい分離構造です。
用途に合わせてギヤヘッドを自由に組み付ける事が可能です。

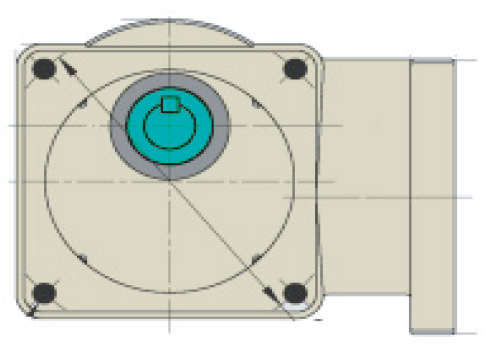

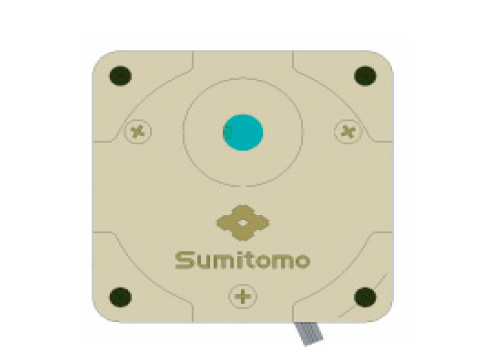

取合い互換

ギヤヘッドの主要取合い寸法(角寸法、出力軸の位置と寸法、取付穴)は、平行軸・直交軸同一です。
平行軸と直交軸の自由な使い分けを可能にしました。

平行軸ギヤヘッド
直交軸ギヤヘッド

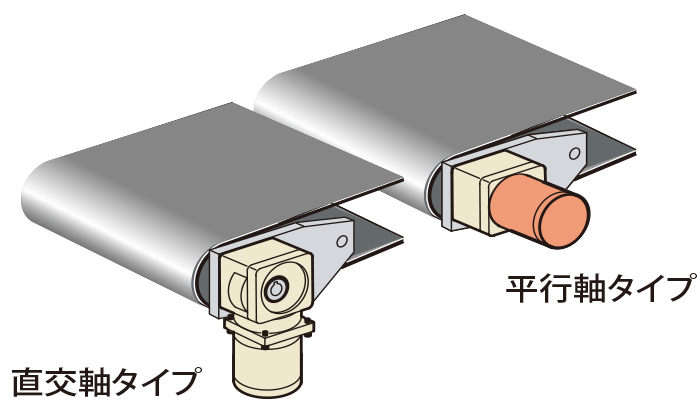

省スペース

直交軸アステロなら、モータが出っ張ることなく、省スペース設計が可能となります。

豊富な商品群・オプション

スピードコントローラ
CAUシリーズ
CAHシリーズ
CALシリーズ
ブレーキパック
ギヤヘッド用
フランジ取付形ギヤヘッド
(60W, 90W)
ギヤヘッド取付プレート
(平行軸用)
トルクアーム
(直交軸用)
容量
平行軸 6W~90W、直交軸 25W~90W
減速比
平行軸 3~200、直交軸 5~240(中間ギヤヘッド10比追加可能)
モータ種類
三相・単相・単相スピードコントロール・海外規格
