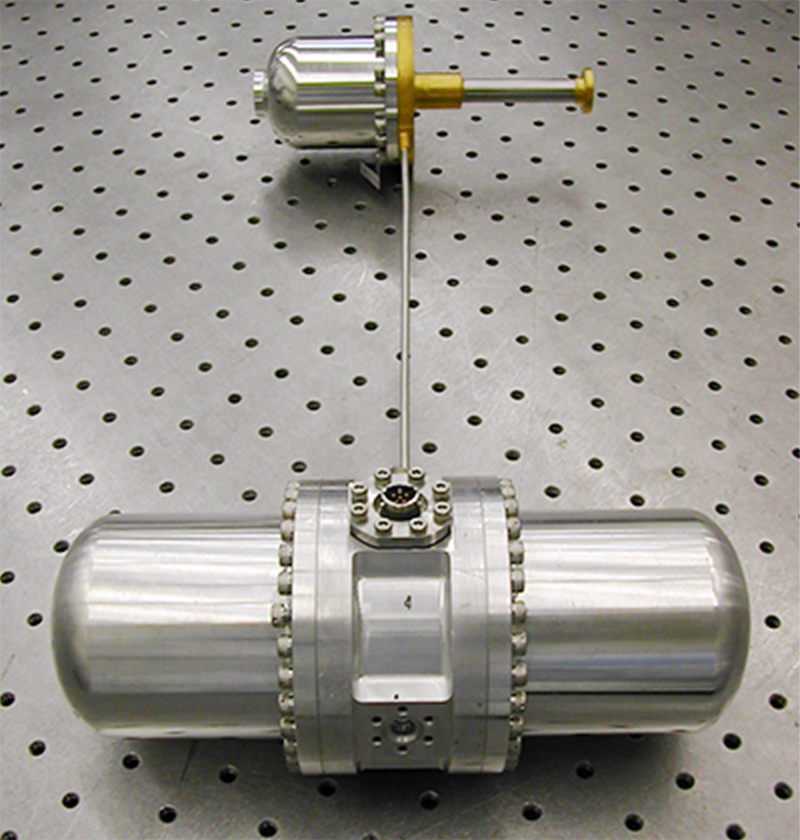

80K スターリング冷凍機
FS1STは宇宙用に特化したコンパクトな長寿命の1段スターリング冷凍機です。 本冷凍機は検出器冷却、熱シールド冷却等に最適です。
| 項目 | 仕様 | 備考 |
|---|---|---|
| 方式 | 1段スターリングサイクル冷凍機 | 圧縮機、コールドヘッド分離型 |
| 冷凍能力 | 2W at 77 K | 取り付けて温度23℃の時 |
| 環境温度 | -20 ～ 23℃ | — |
| 消費電力 | 55W | 駆動エレクトロニクスをのぞく |
| 寿命 | > 5 年 | — |
| 質量 | 5.0 ± 0.3kg | 駆動エレクトロニクスをのぞく |
| キャピラリーチューブ | 250mm (max.) | 曲げ半径はR9.5以上、90°の曲げを3回以内 |
X線天文衛星すざく（ASTRO-E2） |
月探査機かぐや（SELENE） |
金星探査機あかつき（PLANET-C） |
X線天文衛星ひとみ（ASTRO-H） |
気候変動観測衛星しきさい（GCOM-C） |
ハイパースペクトルセンサ（国際宇宙ステーション搭載） |
衛星搭載型2波長赤外線センサ（ALOS-3搭載） |
X線撮像分光衛星（XRISM） |

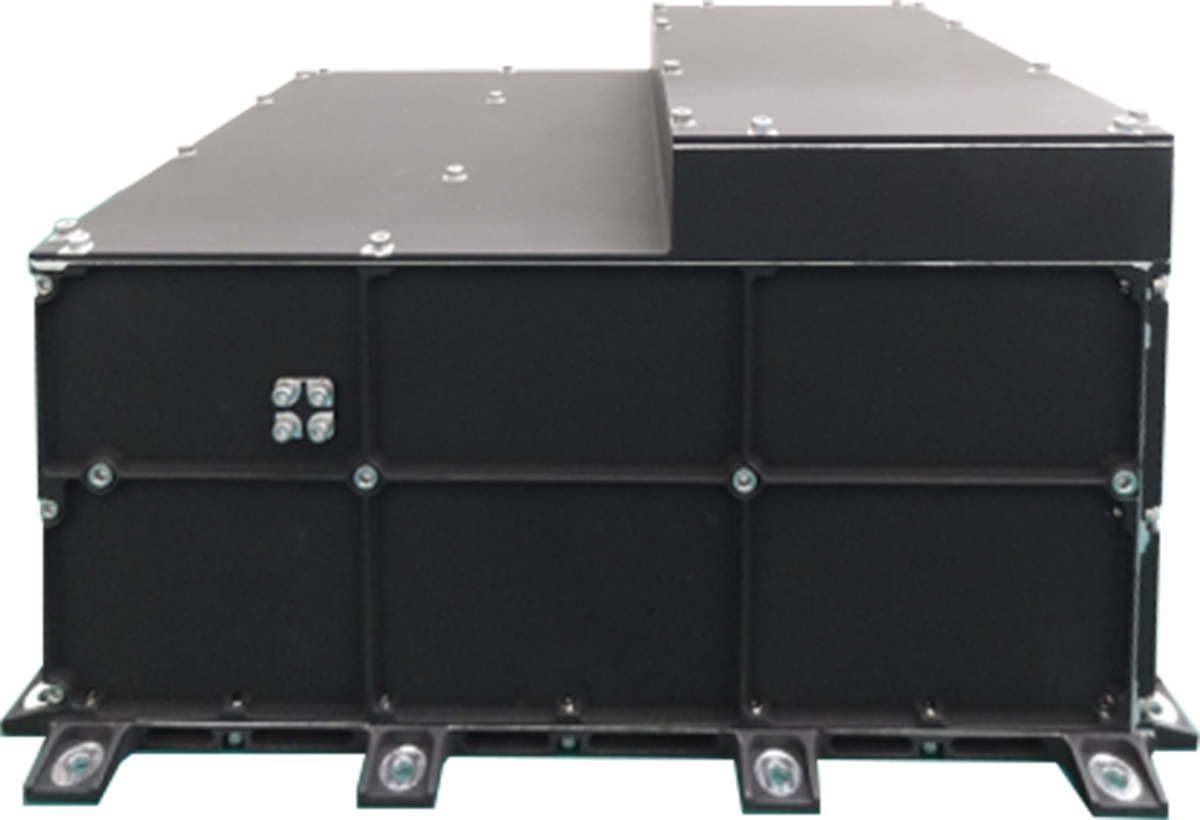

| 項目 | 仕様 | 備考 |
|---|---|---|
| 入力 | 29 ～ 55V | |
| 出力 | コンプレッサ駆動出力 バランサ駆動出力 |
コンプレッサ最大出力55W |
| 計測制御 | 温度測定2か所 温調用ヒータ0.7W 温度制御精度±0.1K |
|
| 環境温度 | -30 ～ 60℃ | |
| 消費電力 | 95W 以下 | |
| 質量 | 6.9kg | |
| テレメトリ、コマンドインタフェース | RS422 |
