LSR成形を最適なパッケージシステムで

LSRならではの成形課題と住友の精密技術によるソリューション

LSR成形には、特有の課題があります。
当社の全電動射出成形機は、高度で精密な技術ソリューションにより、LSRの安定生産を実現します。

LSR成形特有の課題

  • 充填のばらつきによるショート・ヒケ・外観不良・バリ・離型不良
  • 面圧のばらつきや材料粘度の不均衡・粘度の経時変化によるショート・バリ・キャビティバランスの悪化
  • エア逃げ不良によるショート・焼け
  • 金型の変形による金型寿命短縮

住友の解決技術

  • Point 1 SK3点セット+高精度射出制御で充填のばらつきを解消し、精密安定成形を実現します
  • Point 2 高精度型締機構で面圧を均一化し、キャビティバランスを改善します
  • Point 3 樹脂粘度測定機能で材料粘度の不均衡や粘度の経時変化を軽減します
  • 特殊真空ポンプ用制御回路/配管+高精度型閉一時停止機能
  • 高剛性型締装置+最小型締力検出機能

ソリューション詳細

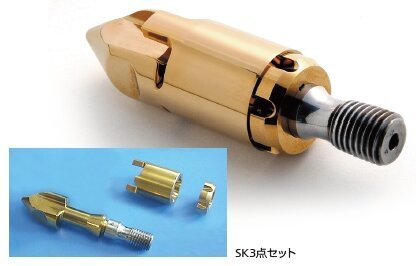

Point1 SK3点セット+高精度射出制御

LSRは低粘度のため、スクリュチップのシール性が重要です。SK3点セットは、スクリュの反転動作によって樹脂流路を遮断し、充填時のバックフローが発生せず、計量が安定します。
また、標準搭載のダイレクトドライブシステムによる高精度な射出制御で、すばやく完全なシール機能を可能にしました。このため、小容量の射出でも精密安定成形が可能です。

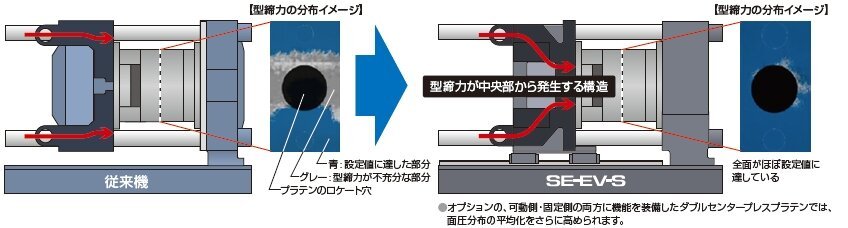

Point2 高精度型締機構 (センタープレスプラテン)

面圧を均一化するセンタープレスプラテンを標準搭載しています。
金型の中央部にかかる面圧のばらつきを抑え、キャビティバランスを改善します。

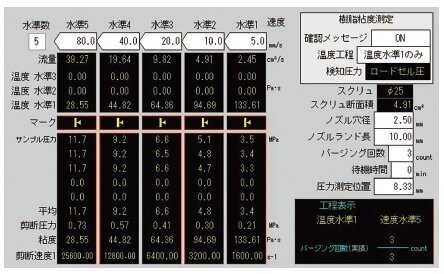

Point3 樹脂粘度測定機能

樹脂粘度測定機能を標準装備しています。
任意のスクリュ速度水準で、樹脂粘度を測定できます。
樹脂のロット違いによる生産安定性の変動の軽減に寄与します。


効果

Point1で紹介した「SK3点セット+高精度射出制御」の効果をより詳しく紹介します。

成形精度と安定性の向上

SK3点セットは、一般的なLSR射出成形機に採用されている直動型逆流防止リングに比べ、計量と充填の安定性を大きく向上させています。

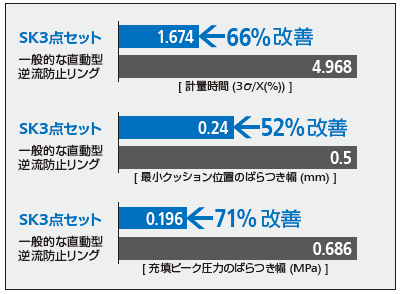

【精密安定性の比較】

廃棄樹脂の削減

安定計量による良品率のアップによって、不良品=廃棄樹脂を削減し、生産コストを大きく低減します。

※グラフのデータはいずれも以下の条件による実測値です。
成形品 : 医療用Oリング
寸 法 : 外径 44mm/線径 3mm
取 数 : 16
製品質量 : 1.17g
射出質量 : 21.2g

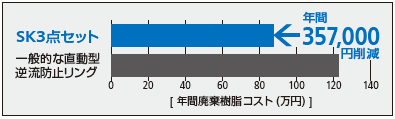

【廃棄樹脂コストの削減】

商品構成

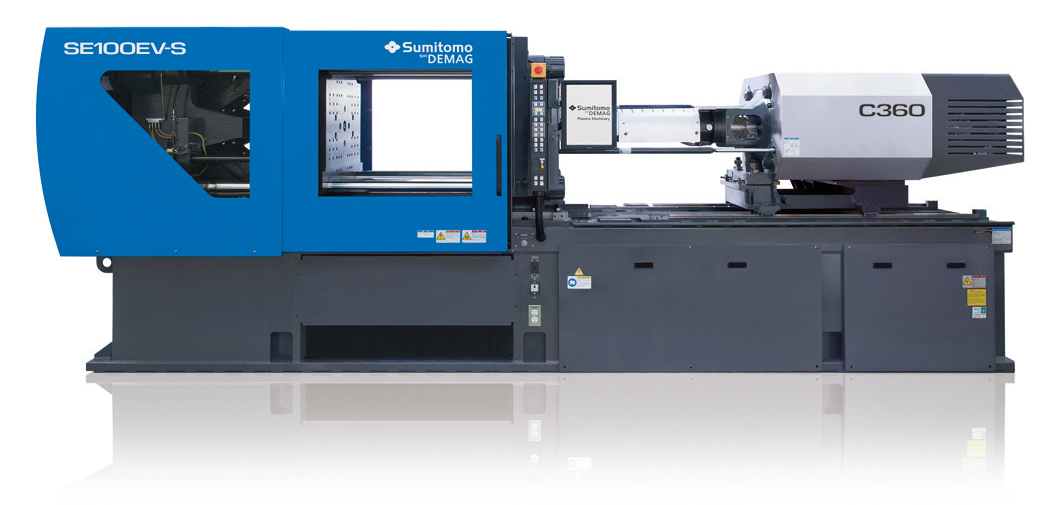

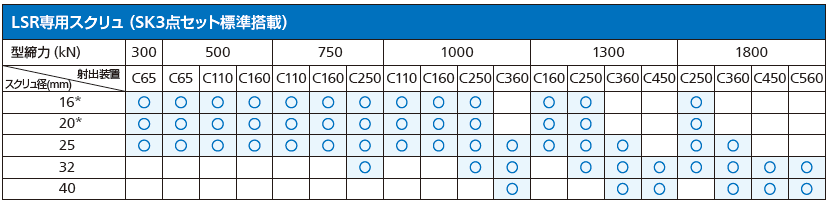

全電動射出成形機 SE-EV-S シリーズをベースとして、LSR専用スクリュも豊富に取り揃えており、LSR成形に必要な仕様を組み合わせた「LSR成形パッケージ」と、金型仕様に応じてカスタマイズできる「選択仕様」を用意しています。
ニーズに合わせた最適なシステムを構築できます。

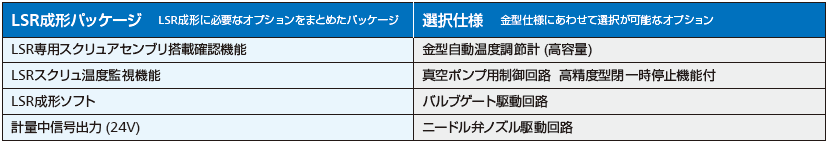

LSR11.png●LSR成形パッケージ・選択仕様の詳細については、別途お問い合わせください。

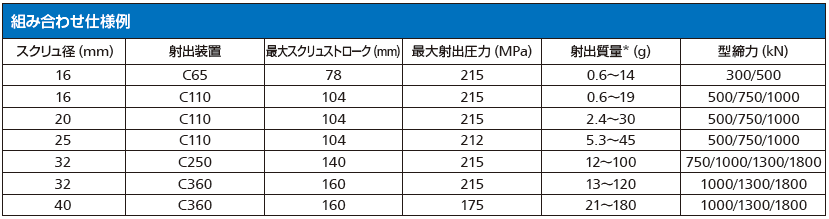

LSR12.png●*射出質量は目安です。

その他対応機種

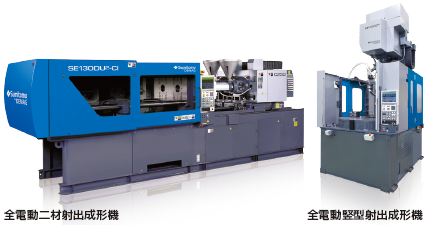

二材成形・竪型成形にも対応

LSRと異種材料との複合成形や、竪型成形にも対応が可能です。
LSR成形の可能性を広げ、新しい製品の開発と生産に貢献します。


お問い合わせ

リーフレットのダウンロードお申込みはこちら

お問い合わせはこちら
