取出機条件リンク

8bitバイナリ出力で成形機と取出機を接続して、成形機側に取出機の条件を保存し、成形条件呼出し時に取出機の条件も同時で呼出すことが可能です。条件呼出しの時間を短縮するほか、ポカミスを防ぐ効果があります。

課題

取出条件設定忘れ・間違いによる金型破損やチャック板破損

解決策(ソリューション)

成形条件を変更した際に取出機の動作条件を自動的に変更できます。

効果

「ポカミス」防止による生産ロスの削減

取出機条件の呼出し忘れや間違いなどの「ポカミス」をなくすことによって、金型破損の修繕費や、チャック板破損の修繕費を節減します。

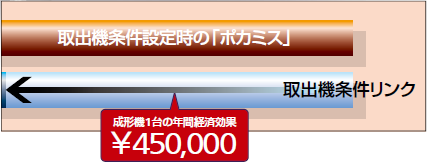

効果金額計算根拠¥450,000


効果金額計算根拠

  • 取出機設定間違いによる金型破損:年2回 (修繕費合計30万円)
  • チャック板破損:年2回 (修繕費合計15万円)

技術仕様

接続仕様

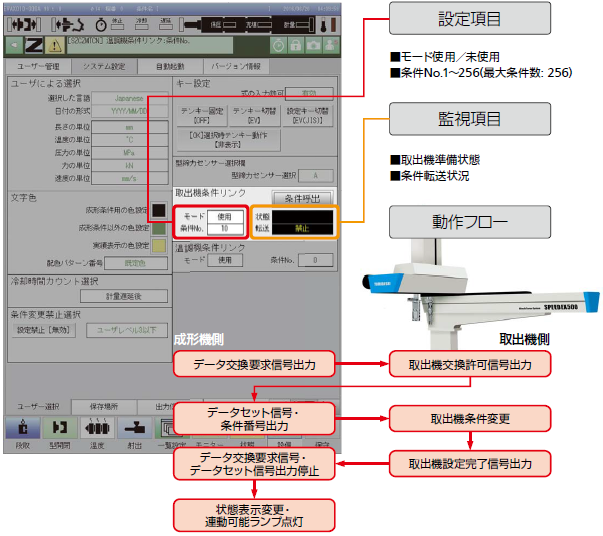

8bitバイナリ出力に対応するケーブルを使用して、成形機(制御盤内端子台)と取出機を接続します。「システム設定画面」の取出機条件リンクセクション(標準装備)で、設定・監視を行います。

  • 取出機に改造が必要となる場合があります。事前に取出機メーカへご確認ください。
  • ケーブルは、お客さまのご手配となります。

設定項目

■モード使用/未使用
■条件No.1~256(最大条件数: 256)

監視項目

■取出機準備状態
■条件転送状況

  • 対応できる取出機メーカ :
    スター精機・ユーシン精機・ハーモ・セーラー
    海外メーカの取出機との接続については、別途お問い合わせ下さい。


対応機種

SE-EV-S / SE-EV-S-HD / SE-EV-A / SE-EV-A-HD / SE-EV
