全電動レンズ専用射出成形機
![全電動レンズ専用射出成形機](./img/se-ev-s-lens/img-01.png)
![全電動レンズ専用射出成形機](./img/se-ev-s-lens/img-03.png)
![全電動レンズ専用射出成形機](./img/se-ev-s-lens/img-02.png)
プラテンの平行度を保持
サーマルフリープラテン
![日本特許出願済](./img/se-ev-s-lens/img-04.png)
特殊構造のサーマルフリープラテンを採用しました。
熱によるプラテンの不規則な変形を抑え、プラテンの平行度・直進性を大きく改善しています。
熱によるプラテンの不規則な変形を抑え、プラテンの平行度・直進性を大きく改善しています。

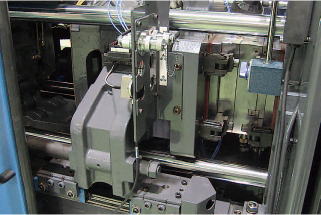

![サーマルフリープラテン](./img/se-ev-s-lens/img-05.jpg)

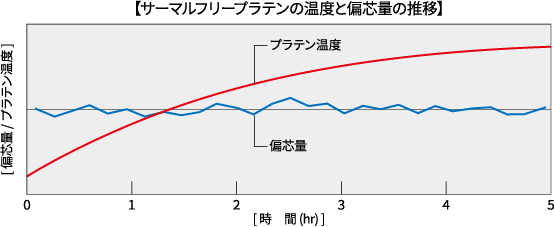

![【サーマルフリープラテンの温度と偏芯量の推移】](./img/se-ev-s-lens/img-06.png)
従来の型締機構
熱の流れの模式図
![熱の流れの模式図](./img/se-ev-s-lens/platen-img-01.png)
![熱の流れの模式図](./img/se-ev-s-lens/platen-img-01__a.png)
フレームへの熱伝達により
上下方向に温度差を生じる
変形量を強調した模式図
![変形量を強調した模式図](./img/se-ev-s-lens/platen-img-02.png)
![変形量を強調した模式図](./img/se-ev-s-lens/platen-img-03.png)
不均等に変形して平行度が変化する
サーマルフリープラテン
熱の流れの模式図
![熱の流れの模式図](./img/se-ev-s-lens/platen-img-04.png)
![熱の流れの模式図](./img/se-ev-s-lens/platen-img-04__a.png)
上下方向対称に熱伝達
上下方向の温度差は均等に
変形量を強調した模式図
![変形量を強調した模式図](./img/se-ev-s-lens/platen-img-05.png)
![変形量を強調した模式図](./img/se-ev-s-lens/platen-img-06.png)
均等に変形するため平行度は保持
固定プラテンの傾斜を防止
高精度ノズルタッチ機構

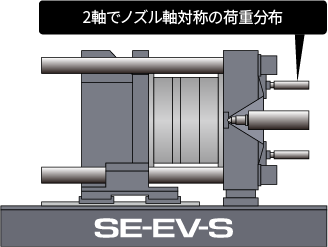

2軸のサポート機構によって、ノズルを中心に軸対象の荷重分布となり、
充填・保圧時の固定プラテンの傾斜を防ぐことができます。
充填・保圧時の固定プラテンの傾斜を防ぐことができます。
![高精度ノズルタッチ機構](./img/se-ev-s-lens/precision-img-01.jpg)

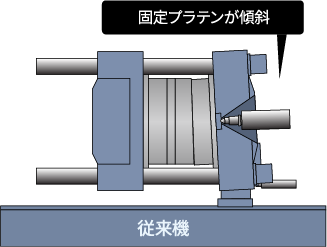

![固定プラテンが傾斜](./img/se-ev-s-lens/precision-img-02.png)
![2軸でノズル軸対称の荷重分布](./img/se-ev-s-lens/precision-img-03.png)
![2軸でノズル軸対称の荷重分布](./img/se-ev-s-lens/precision-img-03__a.png)
![2軸でノズル軸対称の荷重分布](./img/se-ev-s-lens/precision-img-03__b.png)
芯ずれ・かじりを防止

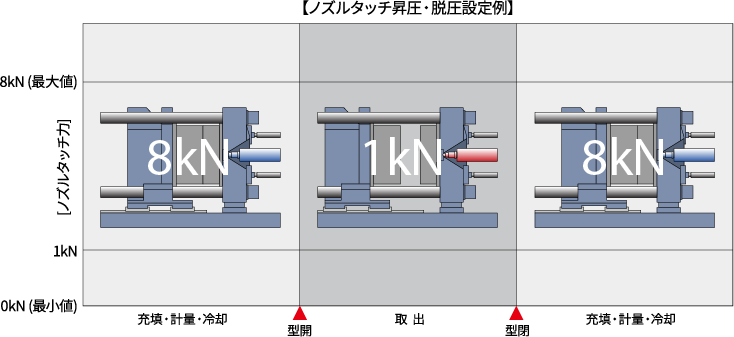

ノズルタッチ力フィードバック制御
工程に合わせてノズルタッチ昇圧・脱圧を制御します。
それぞれの数値設定が可能です。
固定プラテンの傾斜や金型の変形を抑え、芯ずれ・ピンのかじりを防ぎます。
それぞれの数値設定が可能です。
固定プラテンの傾斜や金型の変形を抑え、芯ずれ・ピンのかじりを防ぎます。
![ノズルタッチ力フィードバック制御](./img/se-ev-s-lens/img-control.png)
光学成形に最適な設計

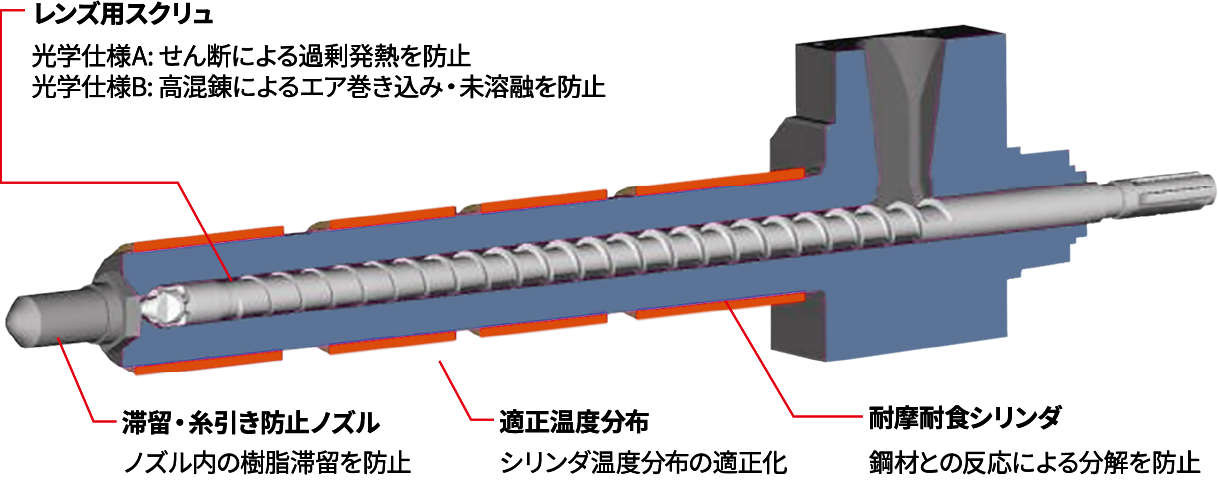

レンズ専用スクリュアッセンブリ

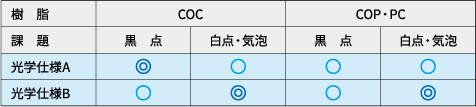

光学成形に最適な設計の専用スクリュアッセンブリです。
用途に応じた2種類のスクリュを用意しました。
光学仕様Aは、低せん断形状により樹脂炭化を防ぎます。レンズ用樹脂全般に おいても効果があり、特にCOCレンズの成形に、絶大な効果を発揮します。

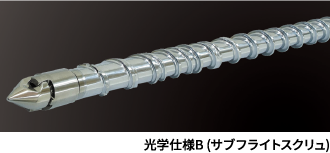

光学仕様Bは、高混練形状(サブフライト)によって、エア巻き込み・未溶融を 防ぎます。COPやPCレンズの成形に効果があります。
用途に応じた2種類のスクリュを用意しました。
光学仕様Aは、低せん断形状により樹脂炭化を防ぎます。レンズ用樹脂全般に おいても効果があり、特にCOCレンズの成形に、絶大な効果を発揮します。
光学仕様Bは、高混練形状(サブフライト)によって、エア巻き込み・未溶融を 防ぎます。COPやPCレンズの成形に効果があります。
![光学成形に最適な設計](./img/se-ev-s-lens/lens-img-01.png)
![](./img/se-ev-s-lens/dot.png)
![光学成形に最適な設計](./img/se-ev-s-lens/lens-img-02.png)
![光学成形に最適な設計](./img/se-ev-s-lens/lens-img-03.png)

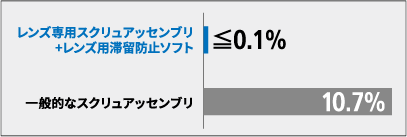

【不良率の比較】
![日本特許出願済](./img/se-ev-s-lens/lens-img-04.png)
光学仕様Aを使用時の当社設定の条件による測定値
