全電動コネクタ専用射出成形機
![全電動コネクタ専用射出成形機](./img/se-ev-s-connector/img-03.png)
![全電動コネクタ専用射出成形機](./img/se-ev-s-connector/img-01.png)
![全電動コネクタ専用射出成形機](./img/se-ev-s-connector/img-02.png)
プラテンの平行度を保持
サーマルフリープラテン
![日本特許出願済](./img/se-ev-s-connector/img-04.png)
特殊構造のサーマルフリープラテンを採用しました。
熱によるプラテンの不規則な変形を抑え、プラテンの平行度・直進性を大きく改善しています。
熱によるプラテンの不規則な変形を抑え、プラテンの平行度・直進性を大きく改善しています。
![サーマルフリープラテン](./img/se-ev-s-connector/img-05.jpg)

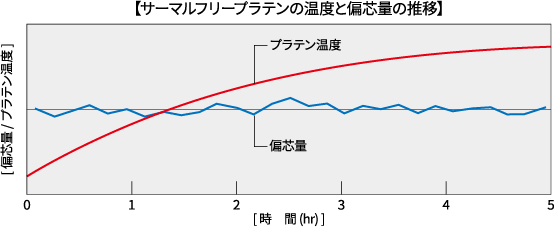

![【サーマルフリープラテンの温度と偏芯量の推移】](./img/se-ev-s-connector/img-06.png)
従来の型締機構
熱の流れの模式図
![熱の流れの模式図](./img/se-ev-s-connector/platen-img-01.png)
![熱の流れの模式図](./img/se-ev-s-connector/platen-img-01__a.png)
フレームへの熱伝達により
上下方向に温度差を生じる
変形量を強調した模式図
![変形量を強調した模式図](./img/se-ev-s-connector/platen-img-02.png)
![変形量を強調した模式図](./img/se-ev-s-connector/platen-img-03.png)
不均等に変形して平行度が変化する
サーマルフリープラテン
熱の流れの模式図
![熱の流れの模式図](./img/se-ev-s-connector/platen-img-04.png)
![熱の流れの模式図](./img/se-ev-s-connector/platen-img-04__a.png)
上下方向対称に熱伝達
上下方向の温度差は均等に
変形量を強調した模式図
![変形量を強調した模式図](./img/se-ev-s-connector/platen-img-05.png)
![変形量を強調した模式図](./img/se-ev-s-connector/platen-img-06.png)
均等に変形するため平行度は保持
コネクタ成形に特化

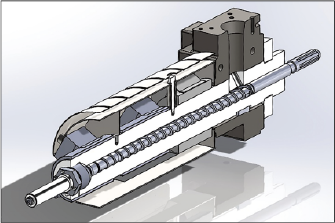

コネクタ専用スクリュアッセンブリ
計量動作・ショット質量を安定させ、計量時間の変動を大幅に抑えます。 粉砕材比率をアップしても、安定した計量を実現。
歩留まり向上によって、材料費を削減します。
歩留まり向上によって、材料費を削減します。

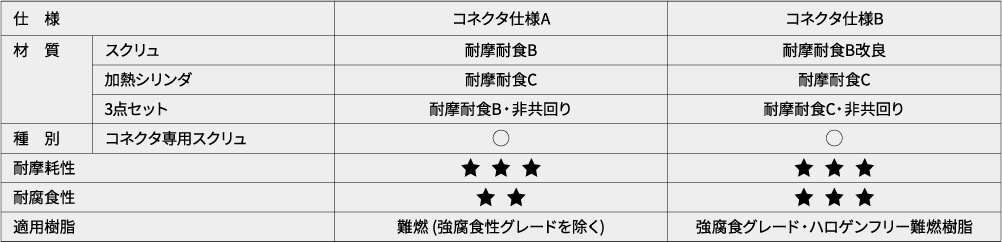

![コネクタ専用スクリュアッセンブリ](./img/se-ev-s-connector/img-table.png)
![コネクタ専用スクリュアッセンブリ](./img/se-ev-s-connector/img-08.png)
【樹脂コストの比較】
- FTCIIIノズル
-
- 同クラス従来機
[ 樹脂コスト ]
粉砕材を10%上げても、安定して成形。バージン材使用率が下がる。
コストダウンと生産性アップに貢献

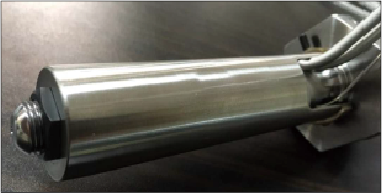

FTCIIIノズル
FTC IIIノズルは、2ゾーン温度制御により温度分布が安定するため、糸引き・ノズル詰まりを防止します。
長い突出量によってスプル樹脂量を削減するとともに、型開ストロークを減らすことで、サイクルアップにも貢献します。
また、ワンタッチ脱着が可能となっており、メンテナンス性が向上し、機械停止時間を短縮します。
長い突出量によってスプル樹脂量を削減するとともに、型開ストロークを減らすことで、サイクルアップにも貢献します。
また、ワンタッチ脱着が可能となっており、メンテナンス性が向上し、機械停止時間を短縮します。
![【メンテナンスコストの比較】](./img/se-ev-s-connector/img-09.png)
【メンテナンスコストの比較】
- FTCIIIノズル
-
- FTCノズル (旧タイプ)
[ メンテナンスコスト ]
![【成形条件幅の比較 (LCP)】](./img/se-ev-s-connector/img-11.png)

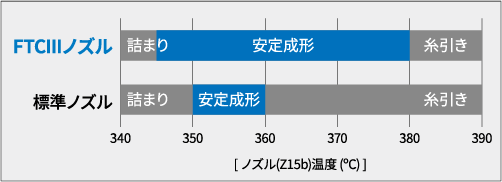

【成形条件幅の比較 (LCP)】
![日本特許出願済](./img/se-ev-s-connector/img-12.png)
FTC IIIノズルは、糸引き・ノズル詰まりが発生しない成形条件幅を拡大。
成形条件出しの難易度を低減します。
