GHベント シリーズ

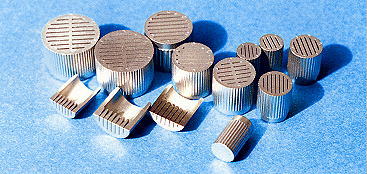

　１．GHベント とは？

ＳＰＦは、特殊な焼結方法によるベントホールの製造システムを確立し、
全く新しい形のスリットベント −ＧＨベント− を提供いたしております。

　２．特徴

１） ＧＨベントはアルミ合金の低圧鋳造用ガス抜きベントとして開発され、金型への交換が容易で、耐久性が飛躍的に向上する等多くの実績を上げております。

２） ＧＨベントは様々なタイプのスリット形状によりシリーズ化を計っており、重力鋳造、吸引鋳造などへの適用も行っております。

３） ＧＨベントは特殊な焼結方法で製造しているため、高い品質に加え低コストでの提供を行っています。

　３．基本仕様

　　　　　3-1.サイズ
　　　　　

●外形状

形　式	GH0250	GH030	GH040	GH050	GH060	GH080	GH100	GH120	GH140	GH160	GH180	GH200	GH250
外　径	2.5	3.0	4.0	5.0	6.0	8.0	10.0	12.0	14.0	16.0	18.0	20.0	00.0
高　さ	５				１０

※ 交差　　外径　+0.01:+0.20　　高さ　±0.2

※特殊サイズもありますのでご連絡ください。

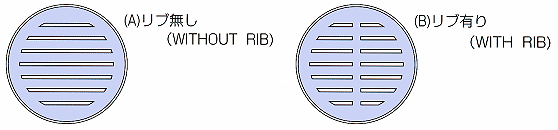

　　　　　3-2.リブ
　　　

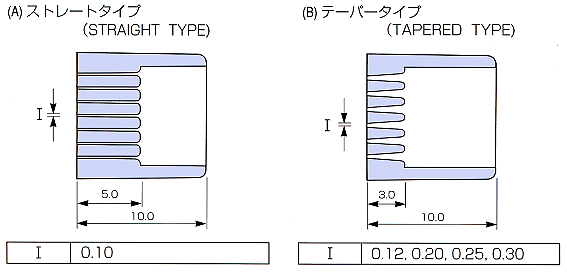

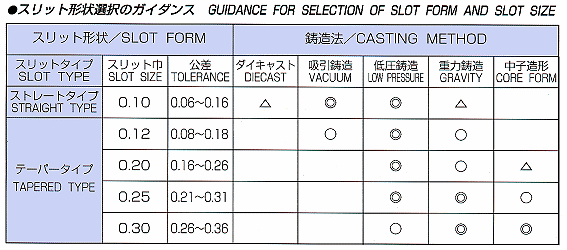

　　　　　3-3.スリット形状
　　　
　　　
